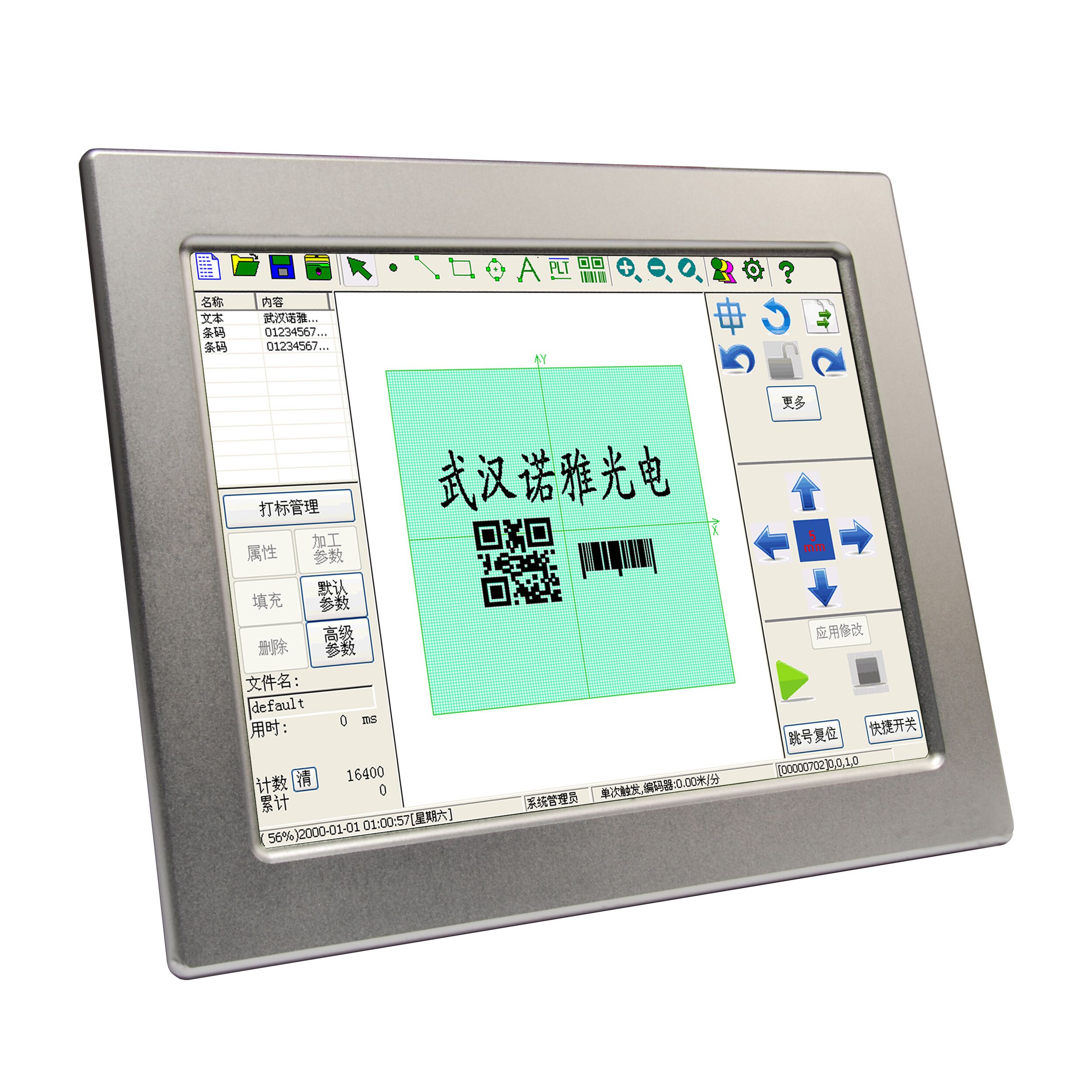

NV100触摸飞行脱机控制系统
操作更简便
采用彩色触摸屏,直接触摸编辑打标文本及控制打标,所见即所得更加直观;多文本多种对齐、旋转、倾斜按钮,超长打标内容编辑更加方便:支持外接鼠标键盘,输入方式更加灵活。
功能更强大
断电存储功能,减少操作员操作,保证流水线顺利运转;多次触发记忆功能,有效避免漏打现象:超长文本打标、在线编辑功能,为线材、管材、板材行业提供可靠地支持。
运算更高速
高性能FPGA、多核双CPU以及WinCE系统,高效、高速处理运算数据,快速定位,提高飞行打码效率。
控制更多元化
客户可以根据自身需要通过设置多个打标文件运行、终止条件,自行排列文件顺序打标:通 过RS-232串口通信控制:通过TCP/1P网络通信控制:通过1/0端口电平触发控制。
NV-I00触摸屏信息
分辨率 10" 800*600(7"、8"可选,或外接大尺寸显示器)
所见即所得及信息选择顶览 √
操作方式 触屏、鼠标、键盘
操作语言 筒体中文、英文
密码保护 多个保护级别和访问权限
打标和编辑功能
选项 日期、时间、固定文本、变量文本、序列号、条形码、二维码、图形和标识、自定义日 期和时间格式、 圆弧、排版、镜像、倾斜
字符类型 矢量、点阵
字库类型 SHX、TTF、点阵
条形码 CODE25/39/93/128/128A/128B/128C/EAN8/13/128
二维码 QRCODE/DATAMATRIX
硬件环境参数
规格尺寸 262*214.5*49
电源 直流12V/2A
激光器类型 YAG/CO2/IPG/SPI/端泵半导体激光器
振镜控制 数字XY2-100/模拟(可选)
接口 2个USB接口、1个串行RS232接口、一个RJ45以太网接口、1个SD卡接口、多路外触发与控 制输出接口
软件功能
基本功能 条码二维码、导入图片(PLT)、单线体/双线体/填充/点阵
飞行基本功能 指定速度/编码器检测速度飞行打标、高速飞行变量打标
飞行特殊功能 超长打标、等时/等距打标、串口通讯打标、在线编辑功能
